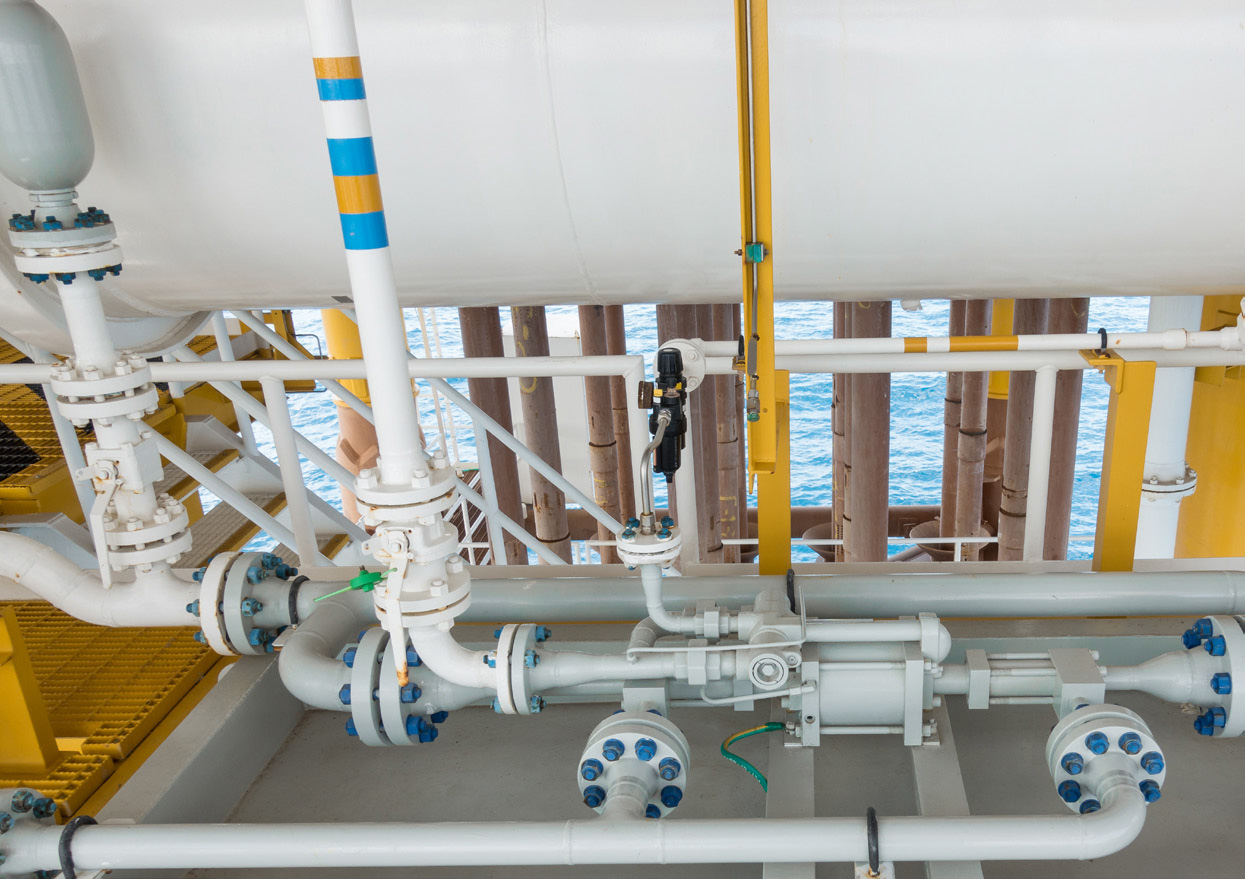

Gemilerde ve açık deniz sahalarında boruların işaretlenmesi, güvenliği her zaman güçlendirmek için son derece önemlidir. Kazalar, yaralanmalar buna ek olarak makine ve ekipmanlarda meydana gelen hasarlar, borulardan hangi maddelerin aktığını bilmemekten kaynaklanabilir.

ISO 14726 boru işaretleri, 2 renk kategorisinin birleşimidir:

Ortam grupları için ana renkler
Farklı ortam veya işlevler için ek renk

Renk kodu

ISO 14726 standardı; gemilerde, yatlarda, teknelerde, petrol platformlarında ve denizcilikle ilgili tüm yapılarda bulunan boruların içeriğinin veya işlevinin belirlenmesi için kullanılan ana ve ilave renkleri zorunlu kılar.

Atık ortamı

Tatlı su

Deniz suyu

Niepalne gazy

Yakıt

Asit ve Alkaliler

Yakıt dışında yağ

Buhar

Havalandırma sistemlerinde hava

Yangın Söndürme

Yanıcı Gaz

Boyutlar

	Küçük		Orta		Büyük
	Genişlik	Uzunluk	Genişlik	Uzunluk	Genişlik	Uzunluk
Efsane olmadan	127 mm	30 m	200 mm	30 m	300 mm	30 m
Efsane ile	225 mm	30 m	400 mm	30 m	600 mm	30 m

ISO 14726 Boru İşaretleyici Kategoriye Göre Arayın

Tesisinizin benzersiz ihtiyaçlarını karşılayan özel boru işaretleri oluşturun

Nasıl olduğunu öğrenin

Ücretsiz rehberimizle uzmanlığınızı geliştirin.

Boru Tanimlama Kilavuzu

BLACK WATER	Black - RAL 9005	Blue - RAL 5015	Black - RAL 9005
WASTE OIL	Black - RAL 9005	Brown - RAL 8001	Black - RAL 9005
BILGE WATER	Black - RAL 9005	Green - RAL 6018	Black - RAL 9005
EXHAUST GAS	Black - RAL 9005	Grey - RAL 7001	Black - RAL 9005
GREY WATER	Black - RAL 9005	White - RAL 9010	Black - RAL 9005
SEWAGE	Black - RAL 9005	Yellow Ochre - RAL 1021	Black - RAL 9005

FRESH WATER	Blue - RAL 5015	Black - RAL 9005	Blue - RAL 5015
POTABLE WATER	Blue - RAL 5015	Green - RAL 6018	Blue - RAL 5015
DISTILATE	Blue - RAL 5015	Grey - RAL 7001	Blue - RAL 5015
GAS TURBINE WASH WATER	Blue - RAL 5015	Orange - RAL 2003	Blue - RAL 5015
FEED WATER	Blue - RAL 5015	Silver - RAL 9006	Blue - RAL 5015
COOLING FRESH WATER	Blue - RAL 5015	Violet - RAL 4001	Blue - RAL 5015
CHILLED WATER	Blue - RAL 5015	White - RAL 9010	Blue - RAL 5015
CONDENSATE	Blue - RAL 5015	Yellow Ochre - RAL 1021	Blue - RAL 5015

DECONTAMINATION WATER	Green - RAL 6018	Blue - RAL 5015	Green - RAL 6018
FRESH WATER	Green - RAL 6018	Brown - RAL 8001	Green - RAL 6018
BALLAST WATER	Green - RAL 6018	Violet - RAL 4001	Green - RAL 6018
COOLING SEA WATER	Green - RAL 6018	Yellow Ochre - RAL 1021	Green - RAL 6018

OXYGEN	Grey - RAL 7001	Blue - RAL 5015	Grey - RAL 7001
INERT GAS	Grey - RAL 7001	Brown - RAL 8001	Grey - RAL 7001
NITROGEN	Grey - RAL 7001	Green - RAL 6018	Grey - RAL 7001
REFRIGERANT	Grey - RAL 7001	Maroon - RAL 8015	Grey - RAL 7001
COMPRESSED AIR - LOW PRESSURE	Grey - RAL 7001	Orange - RAL 2003	Grey - RAL 7001
COMPRESSED AIR - HIGH PRESSURE	Grey - RAL 7001	Red - RAL 3000	Grey - RAL 7001
CONTROL AIR - REGULATING AIR	Grey - RAL 7001	Violet - RAL 4001	Grey - RAL 7001
BREATHING AIR	Grey - RAL 7001	White - RAL 9010	Grey - RAL 7001
BREATHING GAS	Grey - RAL 7001	Yellow Ochre - RAL 1021	Grey - RAL 7001

FUEL	Brown - RAL 8001	Brown - RAL 8001	Brown - RAL 8001
HFO ( HEAVY FUEL OIL)	Brown - RAL 8001	Black - RAL 9005	Brown - RAL 8001
AVIATION FUEL	Brown - RAL 8001	Blue - RAL 5015	Brown - RAL 8001
BIOLOGICAL FUEL	Brown - RAL 8001	Violet - RAL 4001	Brown - RAL 8001
GAS TURBINE FUEL	Brown - RAL 8001	White - RAL 9010	Brown - RAL 8001
MDO ( MARINE DIESEL FUEL)	Brown - RAL 8001	Yellow Ochre - RAL 1021	Brown - RAL 8001

THERMAL FLUID	Orange - RAL 2003	Blue - RAL 5015	Orange - RAL 2003
LUBRICATION OIL FOR GAS TURBINES	Orange - RAL 2003	Green - RAL 6018	Orange - RAL 2003
HYDRAULIC FLUID	Orange - RAL 2003	Grey - RAL 7001	Orange - RAL 2003
LUBRICATION OF STEAM TURBINES	Orange - RAL 2003	Silver - RAL 9006	Orange - RAL 2003
LUBICATION OIL FOR GEARS	Orange - RAL 2003	Violet - RAL 4001	Orange - RAL 2003
LUB. OIL FOR INT. COMBUSTION ENGINES	Orange - RAL 2003	Yellow Ochre - RAL 1021	Orange - RAL 2003

STEAM FOR HEATING	Silver - RAL 9006	Black - RAL 9005	Silver - RAL 9006
DRIVING STEAM	Silver - RAL 9006	Green - RAL 6018	Silver - RAL 9006
EXHAUST STEAM	Silver - RAL 9006	White - RAL 9010	Silver - RAL 9006
SUPPLY STEAM	Silver - RAL 9006	Yellow Ochre - RAL 1021	Silver - RAL 9006

DISCHARGE AIR	White - RAL 9010	Black - RAL 9005	White - RAL 9010
MECHANICAL SUPPLY AIR - COLD	White - RAL 9010	Blue - RAL 5015	White - RAL 9010
NATURAL EXHAUST AIR	White - RAL 9010	Brown - RAL 8001	White - RAL 9010
ATMOSPHERIC AIR	White - RAL 9010	Green - RAL 6018	White - RAL 9010
MECHANICAL EXHAUST AIR	White - RAL 9010	Grey - RAL 7001	White - RAL 9010
DECONTAMINATED SUPPLY AIR	White - RAL 9010	Maroon - RAL 8015	White - RAL 9010
MECHANICAL RECIRCULATED AIR	White - RAL 9010	Orange - RAL 2003	White - RAL 9010
MECHANICAL SUPPLY AIR - WARM	White - RAL 9010	Silver - RAL 9006	White - RAL 9010
SMOKE CLEARANCE	White - RAL 9010	Red - RAL 3000	White - RAL 9010
CONDITIONED SUPPLY AIR	White - RAL 9010	Violet - RAL 4001	White - RAL 9010
NATURAL SUPPLY AIR	White - RAL 9010	Yellow Ochre - RAL 1021	White - RAL 9010

FIRE FIGHTING WATER	Red - RAL 3000	Green - RAL 6018	Red - RAL 3000
FIRE FIGHTING GAS	Red - RAL 3000	Grey - RAL 7001	Red - RAL 3000
SPRINKLER WATER	Red - RAL 3000	Orange - RAL 2003	Red - RAL 3000
SPRAY WATER	Red - RAL 3000	Violet - RAL 4001	Red - RAL 3000
FIRE FIGHTING POWDER	Red - RAL 3000	White - RAL 9010	Red - RAL 3000
FIRE FIGHTING FOAM	Red - RAL 3000	Yellow Ochre - RAL 1021	Red - RAL 3000

HYDROGEN	Yellow Ochre - RAL 1021	Blue - RAL 5015	Yellow Ochre - RAL 1021
ACETYLENE	Yellow Ochre - RAL 1021	Grey - RAL 7001	Yellow Ochre - RAL 1021
LIQUID GAS	Yellow Ochre - RAL 1021	Violet - RAL 4001	Yellow Ochre - RAL 1021

ISO 14726 normuna uygun, güvenilir boru işaretleyicilerle güvenliği artırın

ISO 14726 onaylı boru işaretleyiciler
